在现代制造业中，精加工工艺决定了零件是合格还是完美。数控磨削能够实现严格的公差和优异的表面光洁度，这是其他加工方法根本无法实现的。
在粗加工去除大部分材料后，零件将在加工过程的最后一步通过数控磨削和精加工成型。无论您是生产航空涡轮叶片还是医疗植入物，了解数控磨削及其与其他数控加工工艺的区别对于提高生产效率都至关重要。
什么是CNC磨削？

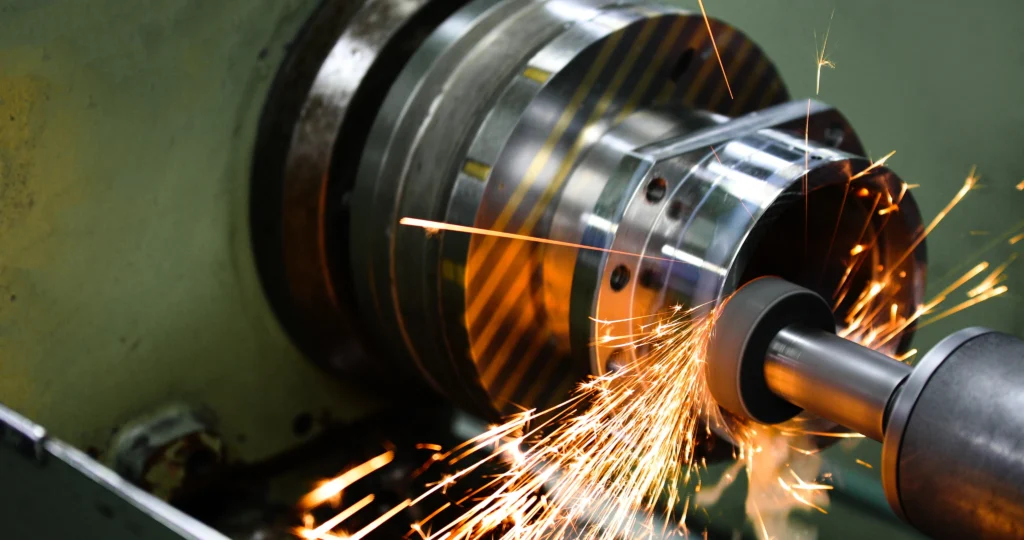

数控磨削（计算机数控磨削）是一种先进的加工工艺，它利用旋转的砂轮从工件上去除材料。在精密软件的控制下，机床进行微切削，磨削金属、陶瓷或硬质合金，以获得几何形状精确、表面极其光滑的工件。
与手工研磨不同，数控研磨可确保:
- 再生性分批生产的1,000个零件，每个零件都完全相同。
- 准确性标准公差为±0.0001英寸（2.5微米）。
- 复杂多轴机床可以自动生成复杂轮廓。
数控磨削设备：您需要了解哪些内容？
数控磨削设备的质量决定了零件的精度。磨削单元不仅仅是一台机器，而是一个由各种组件协调运作的集成系统。
核心机器结构
高质量的数控磨削设备需要极高的刚性。机床底座通常采用聚合物混凝土或厚重的铸铁制成，以抑制振动。即使是微小的振动也会传递到工件上，破坏表面光洁度（这种缺陷称为抖动）。
砂轮
砂轮是一种切削工具。它由磨料颗粒（切削刃）和粘合剂组成。
传统砂轮氧化铝或碳化硅。
超硬磨料砂轮金刚石或立方氮化硼（CBN）。
建科机械 注：CBN砂轮因其热稳定性和耐磨性，是数控磨削硬化钢的首选材料。
冷却液过滤系统
研磨会产生细小的金属粉末（磨屑）和巨大的热量。因此，先进的高压冷却系统必不可少。它不仅要冷却接触区域以防止金相损伤，还要过滤掉磨屑，防止其在下一次研磨过程中划伤工件。
梳理轴
随着时间的推移，砂轮会变钝或堵塞。现代数控磨削设备通常配备自动修整主轴，用于修正砂轮，使其露出新的磨粒，并在无需操作员干预的情况下恢复砂轮的几何轮廓。
比较：数控磨床与数控车床
机械加工中一个常见的问题是： 如果我已经有了数控车床，为什么还需要磨床？
虽然数控车床（车削中心）非常适合从圆柱形零件上去除大量材料，但在表面光洁度和硬度处理方面存在局限性。虽然可以进行硬车削（在车床上车削硬化钢），但在最终精加工方面，数控磨削更胜一筹。
| 对比表：数控磨床与数控车床 | ||
|---|---|---|
| 特性 | CNC研磨 | 数控车床（车削） |
| 主要功能 | 精加工和高精度 | 粗加工和成型 |
| 材料去除 | 砂轮（微切削） | 单点刀片（剪切） |
| 最佳材料 | 硬化钢、硬质合金、陶瓷（硬度>60 HRC） | 软至中等硬度金属（<50 HRC） |
| 表面光洁度 (Ra) | < 0.2 微米（镜面抛光） | 0.8 – 3.2 微米（可见工具痕迹） |
| 公差 | 极其紧密（微米级） | 标准（千分之一） |
| 发热 | 高（需要大量冷却液） | 中 |
从上表可以看出：采用数控车床快速制造零件；采用数控磨床将零件加工成最终的完美尺寸和表面质量。
CNC 磨床的类型
数控磨床有多种不同的机器配置，每种配置都针对特定的几何形状而设计。
外圆磨床
圆柱磨床用于加工圆柱形零件的外表面。工件夹持在顶部刀口之间或在卡盘中旋转，砂轮则负责去除材料。它是数控车床直接精加工的配套设备。
平面磨床
平面磨床用于加工平整平行的表面。往复运动的工作台带动工件在旋转的砂轮下方前后移动。这对于模具制造商来说至关重要。
无心磨床
在这种加工方式下，零件并非通过机械方式夹紧。无心磨床位于砂轮和导轮之间，导轮由底板支撑。这使得能够以极高的速度加工诸如销钉和滚针之类的简单圆柱形零件。
五轴刀具磨床
五轴刀具磨床是一种高度专业化的机器，用于制造或重磨刀具。 铣刀它们可以驱动钻头和立铣刀。它们能够使砂轮沿着复杂的三维路径移动，从而加工出螺旋槽和切削刃。
数控磨削工艺的主要优势
加工硬质材料零件经过热处理（硬化）后，很难用车床或铣床进行切削。通常情况下，磨削是唯一一种在不损坏刀具的情况下调整硬化零件尺寸的方法。
尺寸精度对于需要过盈配合的零件（例如压入式轴的轴承），磨削可提供必要的直径控制。
表面完整性研磨会产生残余压应力（如果操作正确），这实际上可以提高零件的疲劳寿命。
24/7 自动化现代数控磨削设备可以与机器人装载机配合使用，实现无人值守生产。
数控磨削工艺的应用
汽車凸轮轴、曲轴和变速箱齿轮需要研磨，以确保运行安静和使用寿命长。
航空航天采用特殊高温合金制造的涡轮发动机部件经过精密研磨，能够承受极端环境。了解更多关于建科的能力。 汽车行业的数控加工。
半导体硅晶片在加工前需要研磨至完全平整。
医疗行业手术器械和针头需要无毛刺、超锋利的边缘，而这只能通过研磨来实现。
了解更多关于建科的能力 关于医疗器械的数控加工服务。
最佳数控机床——建科CS-12-6双轴定心机
建科 CS-12-6 双主轴定心机 这是一款高性能瑞士型车床，旨在实现卓越的精度和多功能加工能力。这款先进的机床支持多种加工操作，包括 转折点, 铣削, 钻孔和 磨所有操作均可在一次夹紧中完成，从而最大限度地减少误差并提高生产效率。
CS-12-6 尤其擅长加工直径小于 12 毫米的细长轴以及形状复杂不规则的零件，使其成为医疗器械和电子元件等高要求行业的得力工具。CS-12-6 注重效率和精度，能够无缝集成多个加工步骤，缩短夹紧时间，并为复杂零件提供卓越的加工效果，从而优化数控磨削工作流程。
结语
数控磨削不仅是精加工工序，更是决定现代制造业精度极限的关键技术。数控车床等设备能够高效去除材料，而磨削工艺在保证零件质量方面起着至关重要的作用。
投资高精度数控磨削设备并深入了解磨削工艺的细节，有助于车间满足航空航天、医疗和汽车行业日益严格的监管要求。随着零件公差的不断收紧和材料硬度的不断提高，对磨削技术的依赖性将进一步加深。
有关磨削工艺的更多技术细节，请访问： 美国制造技术协会（AMT） 或相关标准机构。
常见问题
一般来说，我们做不到。虽然数控车床的硬车削技术已经有所改进，但它无法达到数控磨削所能达到的表面光洁度（Ra）、圆度或圆柱度，尤其是在硬度超过 60 HRC 的材料上。
除了机床底座本身，控制系统（数控系统）和高精度主轴轴承也是最昂贵的部件。此外，耗材级超硬磨料砂轮（金刚石/立方氮化硼）也是一笔巨大的持续性投资。
选择哪种材料取决于工件材料。氧化铝用于低碳钢，碳化硅用于铸铁或有色金属，立方氮化硼用于硬化钢，金刚石用于硬质合金和陶瓷。
平滑磨削（或称无进给磨削）是最后一道工序，砂轮在工件表面移动时无需任何额外的进给深度。这样可以消除机床的弹性变形或挠曲，确保零件表面圆润且尺寸符合要求。
就材料去除率（MRR）而言，它比铣削或车削慢。然而，诸如剥离磨削或缓进给磨削等现代技术已显著提高了速度，使其不仅适用于精加工，也适用于生产环境。
